En el ámbito de la ingeniería de precisión y los sistemas mecánicos, las guías de eje lineal desempeñan un papel fundamental. Como proveedor confiable deGuía de eje linealA menudo me preguntan sobre los métodos de montaje de estos componentes esenciales. En esta publicación de blog, profundizaré en los diversos métodos de montaje de guías de eje lineal, brindando información y orientación basadas en mis años de experiencia en la industria.
Comprensión de las guías de eje lineal

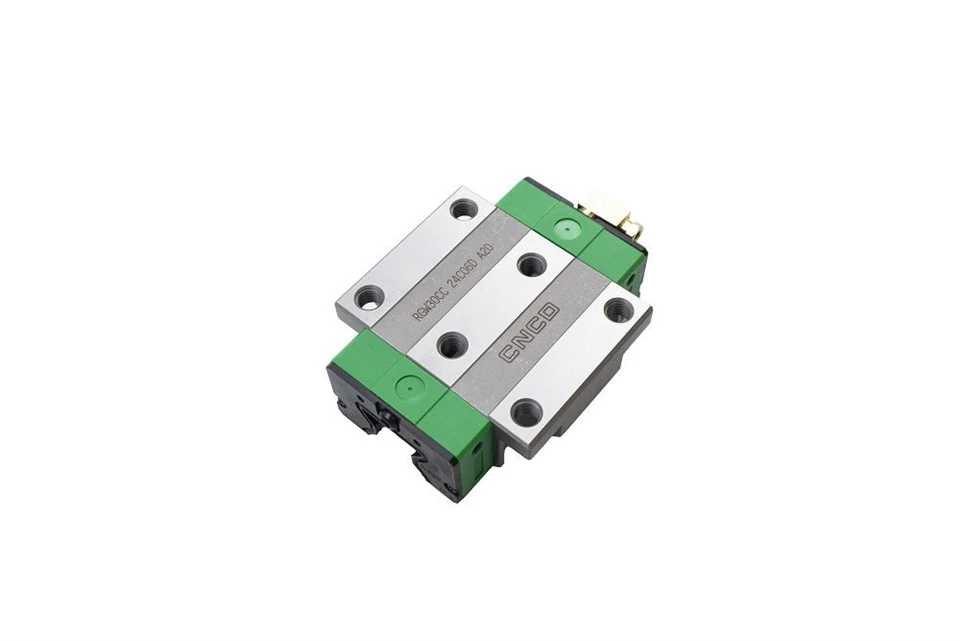

Antes de profundizar en los métodos de montaje, es importante comprender qué son las guías de eje lineal y su significado. Las guías de eje lineal se utilizan para proporcionar un movimiento lineal suave en una amplia gama de aplicaciones, desde maquinaria industrial hasta sistemas de automatización. Consisten en un eje y un bloque de rodamiento, que juntos permiten un movimiento preciso a lo largo de un único eje. La calidad de la guía del eje lineal puede afectar significativamente el rendimiento y la precisión de todo el sistema. Es por eso que en nuestra empresa estamos comprometidos a brindarCarril guía lineal de alta calidadque cumple con los más altos estándares de calidad y confiabilidad.
Tipos de métodos de montaje
Existen varios métodos de montaje comunes para guías de eje lineal, cada uno con sus propias ventajas y consideraciones. La elección del método de montaje depende de varios factores, como los requisitos de la aplicación, el espacio disponible y la capacidad de carga.
1. Montaje en superficie
El montaje en superficie es uno de los métodos más sencillos y utilizados habitualmente. En este método, la guía del eje lineal se monta directamente sobre una superficie plana, como la base de una máquina o una placa de montaje. La superficie debe estar limpia, plana y libre de residuos o irregularidades para garantizar una alineación adecuada y un funcionamiento suave.
Para montar la guía del eje lineal mediante montaje en superficie, siga estos pasos:
- Preparar la superficie: Limpie minuciosamente la superficie de montaje para eliminar la suciedad, el aceite o los residuos. Utilice una herramienta de medición de precisión para asegurarse de que la superficie sea plana dentro de la tolerancia especificada.
- Coloque la guía: Coloque la guía del eje lineal en la superficie de montaje y alinéela con la posición deseada. Utilice pasadores o accesorios de alineación para garantizar un posicionamiento preciso.
- Asegure la guía: Una vez que la guía esté correctamente alineada, fíjela a la superficie de montaje utilizando pernos o tornillos. Asegúrese de apretar los sujetadores de manera uniforme para evitar distorsiones o desalineaciones.
El montaje en superficie es adecuado para aplicaciones donde la carga es relativamente ligera y la guía no necesita soportar altos niveles de vibración o impacto. También es una opción rentable ya que requiere un hardware adicional mínimo.
2. Montaje con brida
El montaje con brida es otro método popular, especialmente para aplicaciones en las que la guía del eje lineal debe fijarse de forma segura a una estructura. En este método, la guía está equipada con bridas en los lados, que se utilizan para montar la guía en una superficie vertical u horizontal.
Los pasos para el montaje de bridas son los siguientes:
- Prepare la superficie de montaje: De manera similar al montaje en superficie, limpie y prepare la superficie de montaje para garantizar un contacto plano y suave.
- Coloque la guía: Coloque la guía del eje lineal contra la superficie de montaje y alinee las bridas con los orificios pretaladrados en la superficie.
- Asegure la guía: Inserte pernos o tornillos a través de los orificios de la brida y en la superficie de montaje. Apriete los sujetadores de manera gradual y uniforme para evitar apretarlos demasiado, lo que puede dañar la guía o la superficie de montaje.
El montaje con brida proporciona una conexión más rígida y estable en comparación con el montaje en superficie, lo que lo hace adecuado para aplicaciones con cargas más elevadas y mayores requisitos de estabilidad.
3. Montaje final
El montaje final se utiliza cuando la guía del eje lineal necesita ser soportada en los extremos. Este método se utiliza a menudo en aplicaciones donde la guía es larga y necesita suspenderse entre dos soportes.
Para montar la guía del eje lineal utilizando el montaje final, siga estos pasos:
- Preparar los soportes: Asegúrese de que los soportes de los extremos estén correctamente alineados y fijados a una estructura estable. Los soportes deben poder soportar la carga y proporcionar un soporte adecuado a la guía.
- Inserte el eje: Inserte el eje lineal en los bloques de cojinetes y coloque la guía entre los soportes de los extremos.
- Asegure los extremos: Asegure los extremos del eje a los soportes usando tapas de extremo o soportes de montaje adecuados. Asegúrese de que el eje pueda moverse libremente axialmente dentro de los bloques de cojinetes sin atascarse.
El montaje final es adecuado para aplicaciones donde la guía necesita abarcar una gran distancia y donde la carga se distribuye a lo largo de la guía.
4. Montaje con ranura en T
El montaje con ranura en T es un método versátil que permite un fácil ajuste y reposicionamiento de la guía del eje lineal. En este método, la guía del eje lineal está equipada con una ranura en T en la parte inferior, que se puede utilizar para fijar la guía a una mesa con ranuras en T o a una placa de montaje con ranuras en T.
Los pasos para el montaje de la ranura en T son los siguientes:
- Prepare la superficie de la ranura en T: Limpie la superficie de la ranura en T y asegúrese de que esté libre de residuos u obstrucciones.
- Inserte las tuercas en T: Inserte tuercas en T en las ranuras en T en las posiciones deseadas. Las tuercas en T deben poder deslizarse libremente dentro de las ranuras en T.
- Coloque la guía: Coloque la guía del eje lineal en la superficie de la ranura en T y alinéela con las tuercas en T. Inserte los pernos a través de los orificios guía y en las tuercas en T.
- Asegure la guía: Apriete los pernos para fijar la guía a la superficie de la ranura en T. El montaje con ranura en T permite un fácil ajuste de la posición de la guía simplemente aflojando los pernos y deslizando la guía a lo largo de las ranuras en T.
El montaje con ranura en T es ideal para aplicaciones en las que es necesario ajustar o reposicionar la guía con frecuencia, como en dispositivos de prueba o estaciones de trabajo ajustables.
Consideraciones para el montaje
Al montar una guía de eje lineal, se deben tener en cuenta varias consideraciones importantes para garantizar un rendimiento y una longevidad óptimos.
1. Alineación
La alineación adecuada es crucial para el buen funcionamiento de la guía del eje lineal. La desalineación puede causar mayor fricción, desgaste y falla prematura de la guía. Utilice herramientas de alineación de precisión, como sistemas de alineación láser o indicadores de cuadrante, para garantizar una alineación precisa durante el proceso de montaje.
2. Capacidad de carga
Considere la capacidad de carga de la guía del eje lineal al elegir el método de montaje. El método de montaje debe poder soportar la carga máxima a la que estará sometida la guía durante el funcionamiento. Asegúrese de consultar las especificaciones del fabricante para determinar la capacidad de carga adecuada para su aplicación.
3. Vibración y Choque
Si la aplicación implica altos niveles de vibración o impacto, es posible que se requieran medidas adicionales para asegurar la guía del eje lineal. Esto puede incluir el uso de materiales amortiguadores de vibraciones o soportes amortiguadores para reducir el impacto en la guía y evitar daños.
4. Lubricación
La lubricación adecuada es esencial para el buen funcionamiento y el rendimiento a largo plazo de la guía del eje lineal. Asegúrese de seguir las recomendaciones de lubricación del fabricante y utilice el lubricante adecuado para la aplicación específica.
Importancia de la instalación profesional
Si bien es posible montar una guía de eje lineal usted mismo, se recomienda encarecidamente que la instale un profesional. Un instalador profesional tiene las habilidades, experiencia y herramientas necesarias para garantizar que la guía se instale de forma correcta y segura. También pueden brindarle valiosos consejos sobre el mejor método de montaje para su aplicación específica y ayudarlo a evitar errores de instalación comunes.
Conclusión
El método de montaje de una guía de eje lineal es un factor crítico que puede afectar significativamente su rendimiento y confiabilidad. Al elegir el método de montaje correcto y seguir los procedimientos de instalación adecuados, puede asegurarse de que su guía de eje lineal funcione sin problemas y de manera eficiente en los años venideros.
Como proveedor líder deGuía de eje linealySistema de riel guía de rodamientos, estamos dedicados a brindar a nuestros clientes productos de alta calidad y soporte experto. Si tiene alguna pregunta sobre los métodos de montaje o necesita ayuda con la instalación de su guía de eje lineal, no dude en contactarnos. Nuestro equipo de expertos está listo para ayudarlo a encontrar la mejor solución para su aplicación.
